从高压直流变流器到固态变压器，先进的电力电子技术推动了输配电网的现代化。
高压（HV）功率变流器是输配电（T&D）系统的骨干。它们承担着“重体力”工作：在交流电网、直流环节以及本质上输出功率波动较大的可再生能源之间，可靠地输送吉瓦级电力。
除了智能电表、传感器和专用软件之外，输配电现代化同样离不开高压功率变流器。高压功率变流器能够实现高效、长距离的能量传输，促进风电、光伏等可再生能源的并网，并通过先进电力电子技术提升智能电网的稳定性。
本文概述了最先进的高压功率变换技术，涵盖 HVDC 换流器的架构、柔性交流输电系统（FACTS）装置、电网级电池储能变流器、固态变压器（SST），以及这些技术共同遵循的半导体趋势。
为什么变换环节需要现代化
全球电网正在发生变化。数十年来建立在同步发电机以及煤电、气电、核电基础上的电力基础设施正在改变。这种集中式架构的设计初衷，是向用户单向提供交流电。
然而，分布式能源（DER，如户用光伏、车网互动 V2G 系统）的出现，以及可再生能源的大规模普及，要求电网采取更具动态性的运行方式。今天的电网需要具备韧性、高效性，并支持双向功率流。
几十年来，应用最广泛的输电技术是高压交流输电（HVAC）。这种集中式架构诞生于化石燃料主导能源格局的时代，已经不适合生态转型和数字化发展的需求。HVAC 存在明显短板：地下电缆和海底电缆的电容充电损耗、长距离无功补偿问题，以及接入逆变器型电源后的稳定性问题。
这正是 HVDC 输电和 FACTS 等替代性功率变换技术得以发展的原因。分析师估计，2025 年全球 HVDC 市场规模约为 160 亿美元，到 2035 年预计将超过 370 亿美元；2026 至 2035 年的复合年增长率约为 9.7%。
该领域涉及两类高压功率变换技术：更具创新性的电压源换流器（VSC），以及更为成熟的电网换相换流器（LCC）。
LCC 与 VSC
对于超长距离输电——例如超过 1000 公里、多吉瓦级的输电工程——通常选择 LCC 技术。以基于晶闸管阀的该技术应用为例，可以考虑中国的 ±1100 kV 特高压直流工程（图 1）。
日立能源（Hitachi Energy）正在为昌吉—古泉工程供应 HVDC 换流阀、换流变压器及其他高压部件。该工程将以 110 万伏电压，在 3000 公里线路上输送 12000 MW 电力。

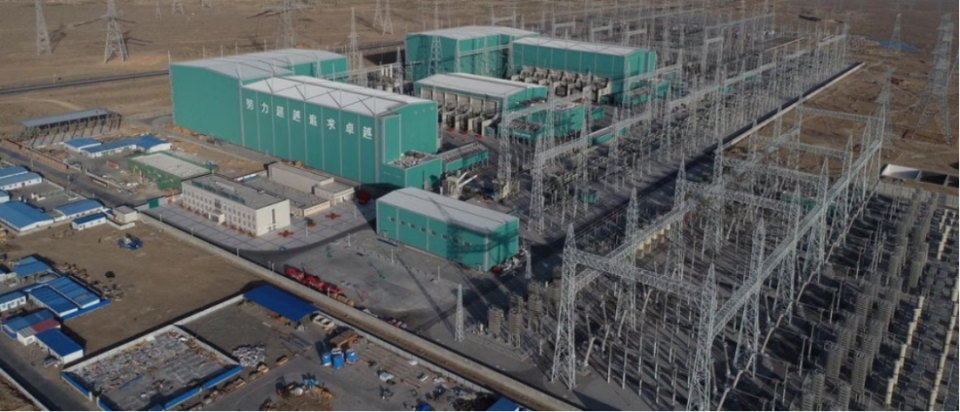

图 1：昌吉 ±1100 kV 换流站航拍图。昌吉—古泉工程在电压等级、输电容量和输电距离上均创下世界纪录。（来源：Hitachi Energy）
LCC 需要坚强的交流电网支撑，这限制了它的应用范围。但它具有可扩展、效率高、单位兆瓦成本有竞争力等优势。
VSC 概念主要基于硅 IGBT 或模块化多电平换流器（MMC）阀，不需要坚强的交流主网支撑，灵活性更高。它可以实现无源网络的黑启动，独立控制有功功率（P）和无功功率（Q），并连接薄弱电网或非同步电网。因此，VSC 成为新建工程的首选方案，尤其是那些以可再生能源为基础、部署在密集城市环境中的项目。
日立能源近期为其 HVDC Light 系统在美国最大的 VSC 工程——SunZia 项目上投入运行。该系统采用公司专有的、基于 VSC 的解决方案和先进电力电子技术，可精确控制电压和潮流。它能够把风电从新墨西哥州送往亚利桑那州和南加州，输送能力最高达 3000 MW，电压为 ±525 kV。
意大利普睿司曼（Prysmian S.p.A.）是一家为输电、数据网络和电信生产电力及光缆的企业。该公司已成功完成 HVDC 海底电缆系统测试，验证了可在最高 90°C 温度下运行的 525 kV 海底电缆。这对于提高海上风电场的输电效率非常重要，意味着可以通过现有 HVDC 网络基础设施输送更多能量。
FACTS 与 STATCOM
传统的同步发电机，例如煤电、气电或核电机组中使用的发电机，依靠沉重的旋转转子来储存动能。当电网发生突然扰动时，这些旋转质量会瞬时吸收或释放能量，抵消电网频率的变化。这就是所谓的"同步惯量"。
随着可再生能源大量接入，同步惯量不断流失，因此很难把电网各节点的电压和频率维持在允许范围内。为补偿这种惯量缺失，人们引入了 FACTS，更具体地说是静止同步补偿器（STATCOM）装置。它们采用与 VSC-HVDC 相同的 MMC 阀技术，可在数毫秒内就地注入或吸收无功功率，而不需要物理旋转质量。
西门子能源（Siemens Energy）是市场领导者，其基于专有 SVC PLUS（Static Var Compensator PLUS，静态无功补偿器）平台的 MMC 型 STATCOM 已在世界各地完成多项安装。该公司表示，该解决方案将 STATCOM 与 MMC 技术相结合，优化了所需元件数量，提高了系统性能和效率。该平台需要工业级 IGBT、电抗器、电容器；在公用事业应用中，还需要交流电力变压器。
最近，西门子能源在德国 Rheinau 部署了一套 STATCOM，用于构网型（grid-forming）能力和谐波滤波，以补偿同步惯量的损失。所提出的方案（图 2）能够对电压尖峰做出极快且自动的响应，即使在短路容量较低的工况下也是如此。据称，该装置是世界上基于 SVC PLUS 的最强大 STATCOM 安装。

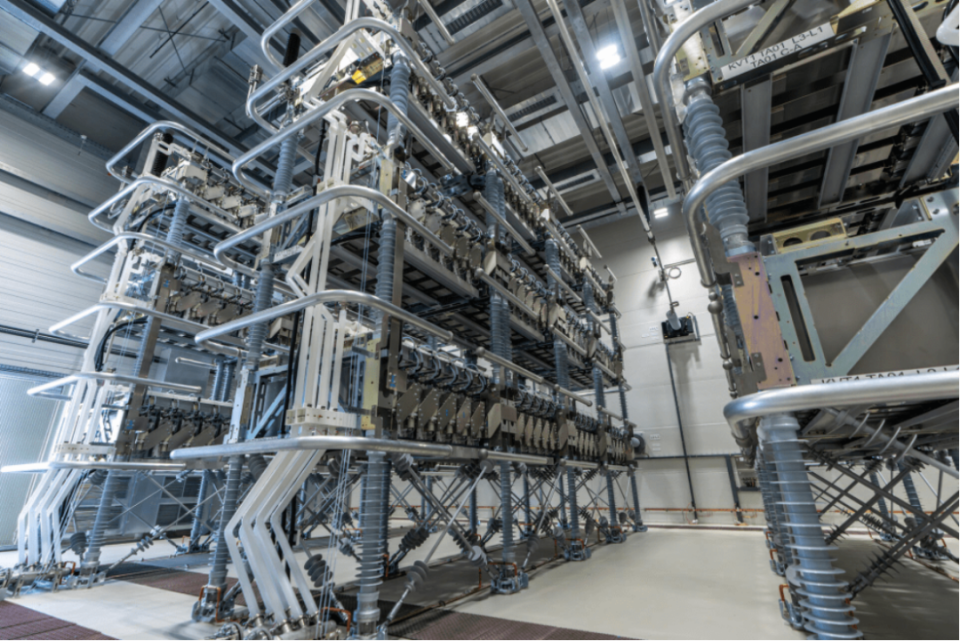

图 2：位于德国 Rheinau 的全户内 STATCOM 换流阀厅。（来源：Siemens Energy）
西门子能源还制造了第一台增强型 STATCOM（E-STATCOM），它将 MMC 与超级电容器组（图 3）结合起来，提供毫秒级功率冲击，以弥补同步惯量的缺失。

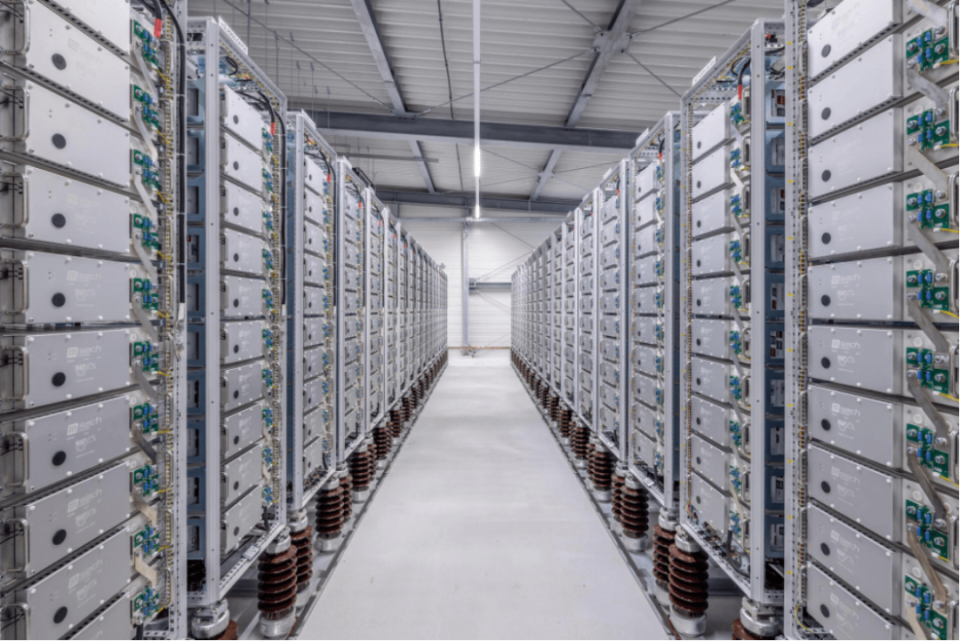

图 3：超级电容器可在毫秒级注入“合成惯量”。（来源：Siemens Energy）
电池储能系统
电网级电池储能系统（BESS）由电池组和功率转换系统（PCS）组成。PCS 是一种双向 AC/DC 变流器，既可以从电网为电池充电，也可以把电放电回电网。其规模通常每个场站达数百兆瓦，并越来越多地以输电级并网电压接入。
值得一提的是，E-STATCOM 中使用的超级电容器可提供超高功率密度，支撑亚秒级到数秒级的功率冲击；而 BESS 的 PCS 处理的则是秒级到小时级的能量密度，并提供构网型电压支撑。
在 Intersolar Europe 2026 展会上，华为发布了最新的公用事业级 PCS（LUTERRA），将变流器硬件、构网型能力与场站级控制集成在一个单元中。该方案使电池电站能够提供电压支撑和合成惯量，而这些功能通常由 STATCOM 和构网型 HVDC 换流器来完成。
先进半导体
高压功率变流器的性能和效率，严格依赖于功率半导体技术的创新。目标是在正确处理热管理并确保高可靠性的同时，最大限度地降低导通损耗和开关损耗。
在这方面，IGBT 仍有发展空间：数千伏级的硅功率模块已用于公用事业级逆变器和 MMC 子模块。改进的封装（例如压接式 press-pack 技术）和增强的热界面材料，使模块能够经受数十年的严苛热循环。
此外，压接式 IGBT 具有固有的短路失效模式。如果芯片因严重过应力而失效，它会在内部熔化并熔合成一个持续的电气短路，而不是炸裂开路。这保证了电流的连续性，避免了高压系统（例如使用串联器件的 HVDC 工程）中的灾难性爆炸。在 MMC 拓扑中，压接式器件失效时会呈现永久性短路，而不是开路，从而防止整个 MMC 子模块链停止工作，避免灾难性系统停机。
与此同时，碳化硅（SiC）MOSFET 已成为一种高效率的替代方案。SiC 是一种宽禁带材料，与硅相比具有更高的击穿电压、更快的开关频率和更好的热导率。使用更高的开关频率可以减小无源元件（电感和电容）的体积，从而提高变流器系统的功率密度。
英飞凌科技（Infineon Technologies）已宣布扩展其 XHP 2 CoolSiC 系列大功率 2.3 kV 模块。该系列非常适合基于 1500 V 直流母线架构的大功率变流器等高压电力系统。这些模块（图 4）的导通电阻值为 1 mΩ 至 2 mΩ，隔离电压为 4 kV 或 6 kV。
模块采用 XHP 2 封装，并具有对称的开关特性，可在高功率变流器中并联使用。在风电演示系统中，功率密度达到 300 kW/L；电池储能测试显示，半导体损耗低于输出功率的 0.7%。

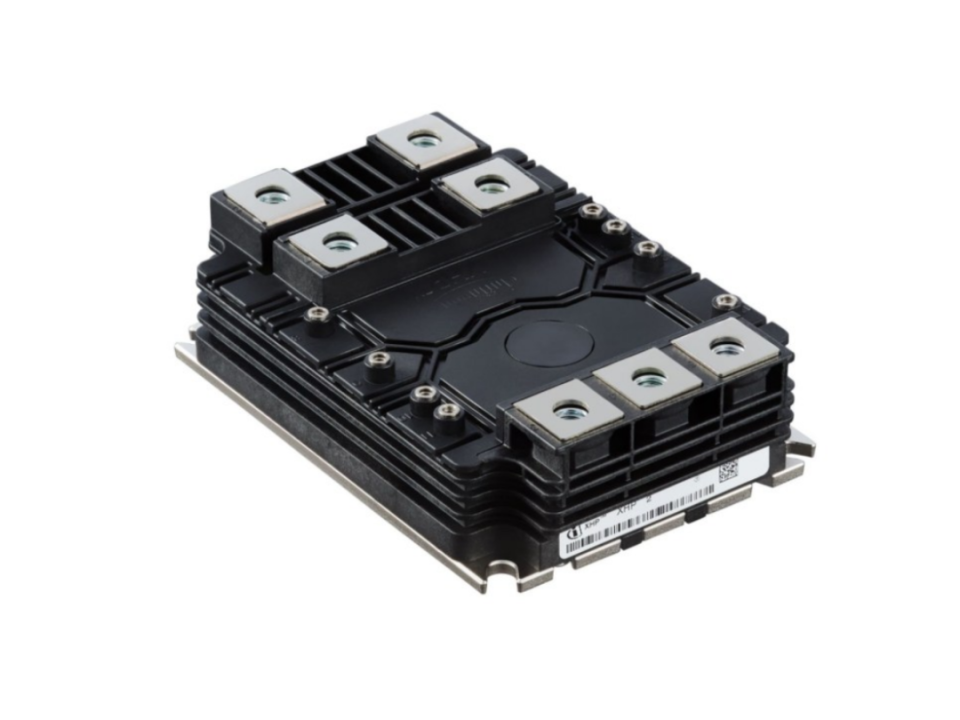

图 4：XHP 2 CoolSiC 大功率模块集成了 2.3 kV CoolSiC MOSFET，可承受 1500 V 直流母线电压。（来源：Infineon Technologies）
固态变压器
固态变压器（SST）用级联的电力电子变换环节和高频变压器，取代了传统变压器中的低频磁芯。因此，SST 可以提供先进功能，例如对电压、谐波、无功功率和故障电流的主动控制，以及原生的直流端口。
DG Matrix 的多端口 SST 平台 Interport 已与英飞凌 SiC 器件集成联华证券配资平台，用于连接吉瓦级“光伏+储能”项目；同时还与 Exowatt 的可调度太阳能平台结合，把电力灵活调度出去，绕开拥堵的并网排队。
